План эвакуации при пожаре: где размещать, кто разрабатывает, образец

Одна из моих любимых мозолей – топографический кретинизм. Берем компас, определяем, где север, высчитываем азимут, чертим под ногами розу ветров, еще несколько манипуляций, и мы уже знаем, в какой стороне двери на улицу из гигантского торгового центра, в который вчера зашли шмот прикупить или посудомойку глянуть, и по сей час блуждаем…

Вообще-то такие манипуляции – это, само собой, утрированная абстракция. На деле же всегда есть план эвакуации. Он намерено подразумевается, как документ, составленный по образу и подобию общего регламента, чтобы всегда можно было быстро разобраться – где ты стоишь и куда тебе пойти. Особенно его читабельность актуальна в условиях жаркого побега от пожара, на то он и «план эвакуации». Сейчас разберемся поподробнее.

Где размещать план эвакуации при пожаре

Вот, к слову, о регламентах – в качестве примера: ГОСТ 34428-2018 – размещение фотолюминесцентных планов эвакуации на стенах помещений или коридоров, а также на колоннах.

Если добавить чуть больше конкретики, то:

• Удаленность. План должен быть в месте, наиболее удалённом от выхода.
• Высота размещения плана. Оптимальное расстояние — от 1,5 до 1,9 м от пола. Центр плана должен находиться на уровне глаз (1,6–1,7 м). Ориентируемся на рост среднестатистического взрослого.
• Ориентация. То, что изображается на плане слева, должно находиться слева, а то, что изображается на правой стороне плана, — с правой стороны от смотрящего на план эвакуации. Это вот как раз, чтобы с компасом не вертеться.
• Расстояние между однотипными поэтажными планами — размещение должно быть не более 60 м друг от друга.
• Размещение в зонах, где сложно увидеть выходы. Это касается зданий со сложной планировкой и запутанными схемами передвижения. Взять те же гигантские ТЦ, построенные без какого-либо ритма или симметрии… поистине лабиринты, придуманные самим дьяволом!

Обратите внимание, размещение плана там, где обзор загораживает мебель или другие конструкции лишен всякого смысла и человечности.

Разработка плана эвакуации людей при пожаре

Команда экспертов по разработке здесь

Разработка плана эвакуации при пожаре — сложный и трудоемкий процесс, требующий профессионального подхода. Не стоит вестись на то, как просто и незамысловато он выглядит со стороны (вот тут тему с торговыми центрами опустим, пожалуй). Ошибки в разработке могут привести к тому, что план будет бесполезен или введёт кого-нибудь в заблуждение, отправив прямиком в тупик, вместо спасительного света в конце тоннеля.

Чем сложна разработка плана эвакуации?

1. Анализ объекта. Специалисты изучают архитектурный план здания, оценивают площадь, назначение и особенности эксплуатации помещения.
2. Создание схемы эвакуации. На основе анализа разрабатывается графическая часть — подробная карта с нанесением всех важных элементов: дверей, лестниц, огнетушителей.
3. Согласование маршрутов. Утверждаются оптимальные пути эвакуации, выявляются наиболее безопасные варианты в зависимости от типа чрезвычайной ситуации.
4. Оформление и проверка. После изготовления план согласовывается с уполномоченными органами пожарной инспекции, проверяется на соответствие всем стандартам.
5. Размещение и обучение. Планы размещаются в местах повышенной проходимости, а сотрудники обучаются грамотным действиям во время эвакуации.

Требований к плану эвакуации, при его разработке соблюдаются:

• Размеры. Для этажных и секционных планов — не менее 600 × 400 мм, для локальных — не менее 400 × 300 мм.
• Графическая часть. При ее разработке, на плане всегда обозначаются эвакуационные пути, основные и аварийные выходы, дверные проёмы, лестницы, балконы, лифты, зоны безопасности, пожарное оборудование.
• Текстовая часть. Обязательно включает чёткие инструкции по действиям при пожаре: способы оповещения о возгорании, алгоритм эвакуации людей, должностные обязанности ответственных лиц и т. д.

Дополнительные требования. На плане нужно указывать адрес здания и название организации, номер этажа и расшифровка всех условных знаков. Всех знаков – это значит, что нарисованный огнетушитель в красном квадрате – тоже должен быть подписан: «огнетушитель», и не важно, что это кажется чем-то безобразно очевидным.

Учебные тренировки и тестовые эвакуации – это правда очень важно. Причем на регулярной основе. Так можно убедиться в том, насколько эффективно работает схема, выявить и устранить потенциальные проблемы, научить сотрудников и посетителей быстро ориентироваться в случае опасности.

Кто утверждает план эвакуации

План эвакуации утверждает руководитель учреждения. Его имя всегда указывается в верхнем правом углу плана. А если быть точнее – фамилия, инициалы, должность и дата утверждения.

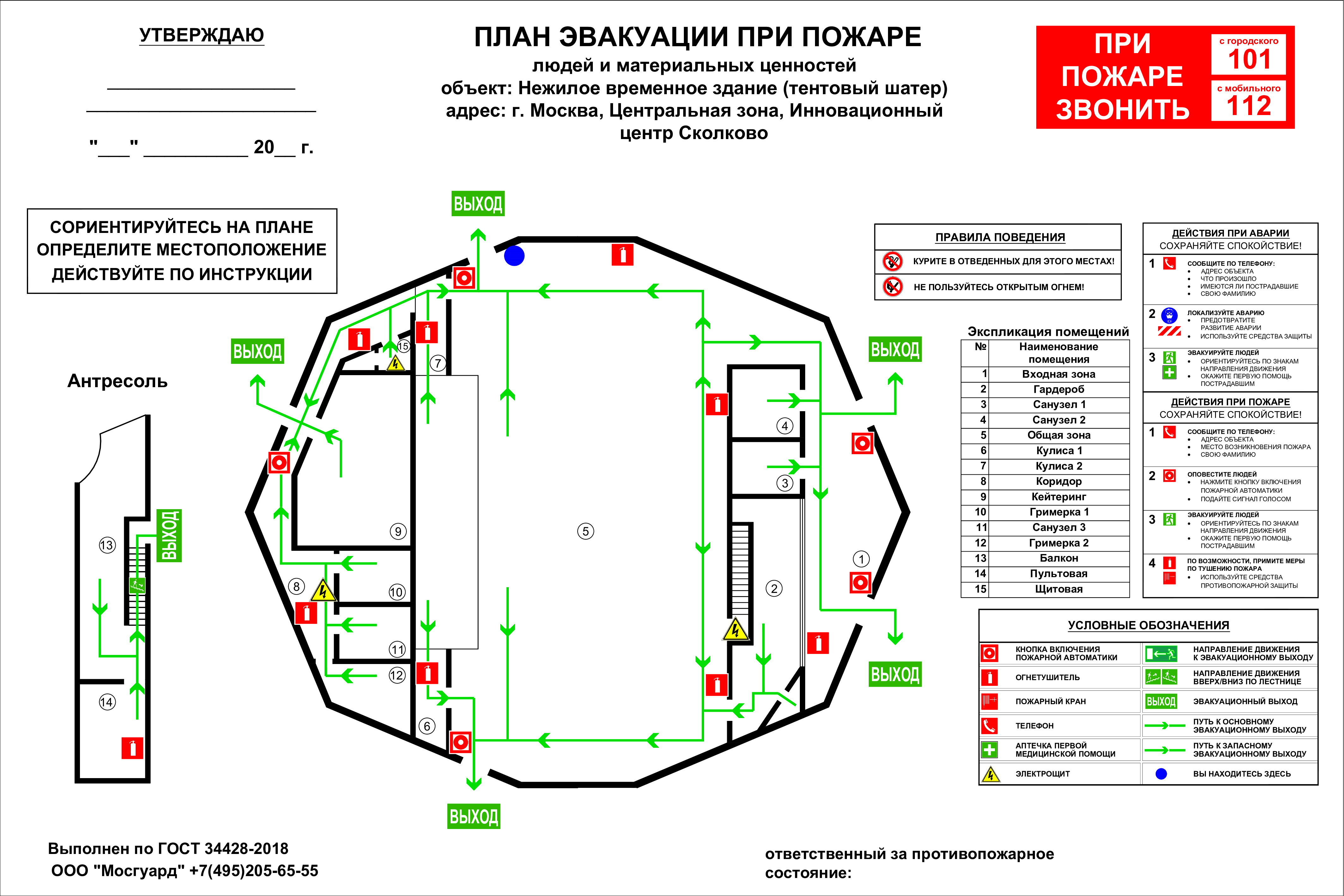

План эвакуации при пожаре образец, примеры

Исполнитель ООО "МОСГУАРД"

Визуально, схема эвакуации представляет собой точное расположение помещений на этаже, ярко зеленые направления и пути эвакуации, и кричаще красные обозначения средств пожарной защиты. Примеры:

• Точки расположения средств связи. Обозначаются все тревожные кнопки, извещатели, телефоны, с помощью которых можно известить экстренные службы, руководство учреждения и подать общий сигнал тревоги.
• Пути эвакуации. Сплошной линией намечаются основные маршруты, пунктирной — запасные.
• Средства борьбы с огнём. На плане отражаются точки размещения огнетушителей, пожарных кранов, ёмкостей с песком, локализация хранения инвентаря.
• Внешние балконы, технические выступы. Предполагается, что на лоджиях могут размещаться люди в случае возникновения препятствия к эвакуации из-за распространения огня.
• Разъяснительная таблица. В ней предусмотрена расшифровка всех символов, нанесённых на схему.

План эвакуации при пожаре — обязательный документ для большинства объектов. Это подразумевается Правилами противопожарного режима, утверждёнными Постановлением Правительства РФ от 16.09.2020 №1479.

План эвакуации при пожаре размещают перед глазами:

• в наиболее часто посещаемых участках — рядом со входом на этаж, у лифта, лестницы;
• где человек часто проводит время в вынужденном ожидании — у кабинета специалистов, в точках встреч и ожидания, у стойки администратора;
• где необходимы дополнительные указания — на важных перекрёстках и переходах;
• у выхода из помещения (для локальных планов эвакуации).

Освещённость в местах размещения — не менее 150 лк. План не должен быть закрыт мебелью или другими конструкциями.

Утверждает план руководитель организации.

План эвакуации состоит из графической и текстовой частей:

• Графическая часть включает эвакуационные пути, дверные проёмы, лестницы, балконы, лифты, зоны безопасности, аварийные выходы.
• Текстовая часть содержит пояснения смыслового значения знаков безопасности, символов, условных обозначений, а также правила поведения людей и порядок действий персонала при пожаре.

Размеры по ГОСТ 34428-2018:

• 600 × 400 мм — для этажных и секционных;
• 400 × 300 мм — для локальных.

В фотолюминесцентном исполнении план будет лучше читаться.
