Монтаж дымовых извещателей в помещениях с высокими подвесными потолками

Есть такая категория помещений, куда заходишь и прям так и хочется задрать голову вверх и залипнуть на этот бесконечный триггер на акрофобию. Торговые центры, атриумы отелей, производственные цеха, концертные залы... Порой аж дух захватывает. Воздух, простор, ощущение свободы. К слову, для человека, который занимается безопасностью, этот архитектурный восторг мгновенно сменяется холодным потом на спине. Потому что высокая потолочная гладь - это не просто мощное дизайнерское решение, это полноценный квест для инженера и вызов для монтажника. А если там ещё и дымовые извещатели ставить нужно... В общем, сейчас расскажу, как не превратить монтаж в цирк с последующими санкциями от МЧС и бесполезной мишурой под куполом.

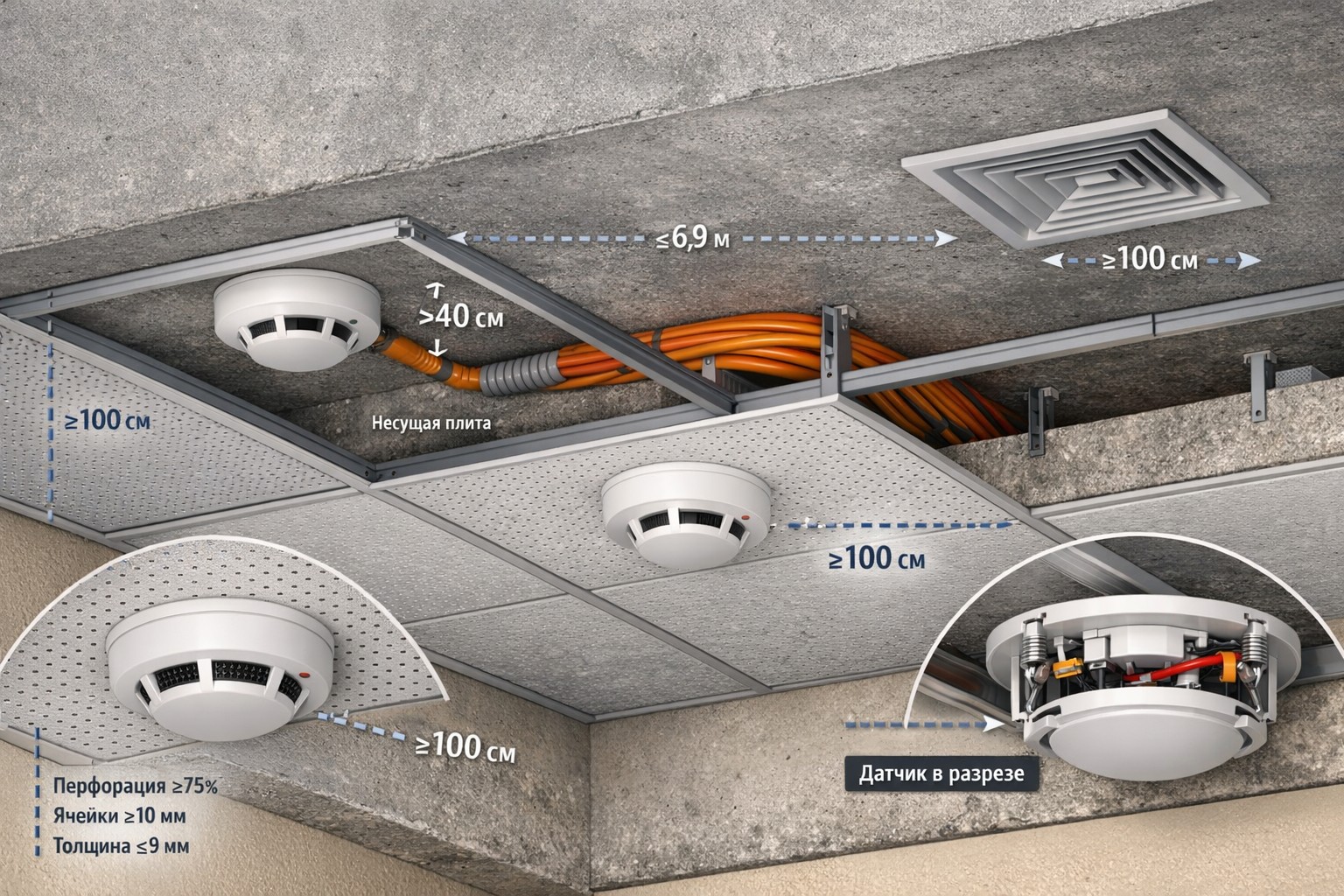

Требования к монтажу дымовых извещателей под подвесным потолком: нормы и стандарты

Давайте сразу к мануалам, чтобы потом не говорили, что я пальцем в небо тыкал. Основа основ - это, конечно, свод правил СП 484.1311500.2020 (актуальная редакция на момент написания сего опуса). Именно он, родимый, диктует нам, как жить. Но есть нюанс: высокие пространства - это та самая пограничная ситуация, когда общие правила начинают работать с оговорками.

Главный постулат гласит:

«Монтаж дымовых извещателей должен обеспечивать их срабатывание до того, как факторы пожара (дым, температура) достигнут критических значений для людей и имущества.»

Казалось бы, логично. Но дым от очага возгорания, прежде чем доползти до высоты в 12-15 метров, успевает остыть, перемешаться с воздухом и потерять концентрацию. Если просто взять и прикрутить сенсор к подвесной подшивке, как люстру в хрущевке, толку от него будет, как от зонтика в аквариуме.

Нормы предписывают: точечные дымовые сигнализаторы, которые устанавливаются под подшивкой, должны контролировать каждый отсек площадью не более нормируемой. Это, обычно, до 85 кв.м для вертикали до 12 м. Однако, это сильно зависит от типа прибора и высоты перекрытия. Что насчет случаев, когда расстояние от пола помещения переваливает за 12 м?

СП 484.1311500.2020 говорит: точечные дымовые извещатели при отметке более 12 метров, как правило, не эффективны. И тут в игру вступают либо линейные (дымовые), либо аспирационные системы. Про это мы еще поговорим, но вот суть: сунуть обычный датчик на отметке 20 метров - это деньги на ветер.

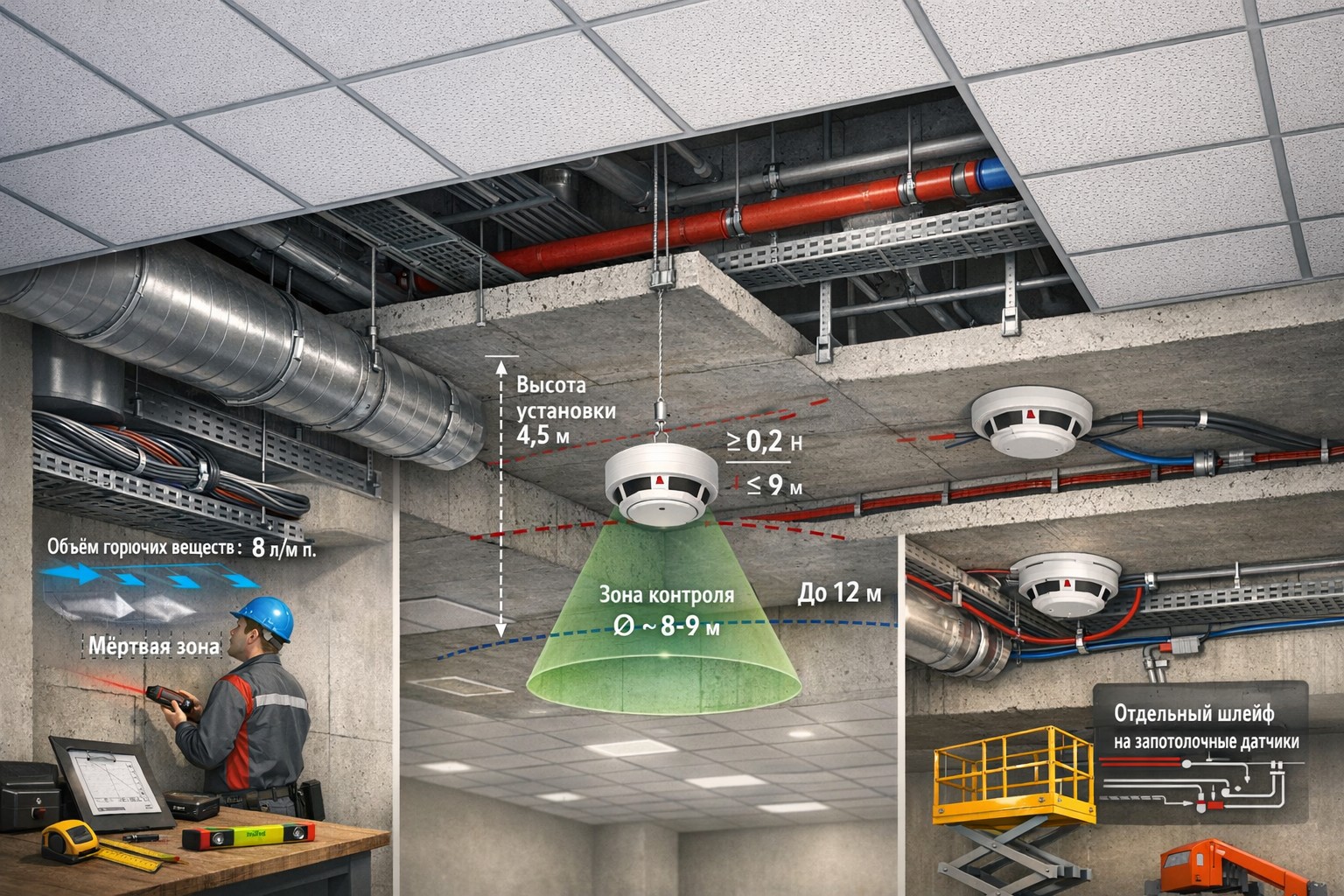

Особенности монтажа дымовых извещателей на высоких подвесных потолках: что учесть до начала работ

Итак, вы зашли в просторное пространство. Высоко. Красиво. Подвесной купол сияет. Первая мысль: «Где тут стремянку взять метров 15?». Мысль здравая, но не главная. До того, как тащить автовышку и леса, нужно ответить на вопрос: что мы вообще будем монтировать?

Вот несколько фундаментальных аспектов, которые нужно учесть до начала монтажных работ:

1. Тип извещателя. Как я уже сказал, точечные дымовые оптические «глазки» работают до определенного предела. Для высоты 6-8 м - ок. Для 10-12 м - уже с натяжкой и только с высокочувствительными моделями. Если у вас высота 15-25 метров, ваш вариант - линейный дымовой извещатель. Это такая штука, которая состоит из излучателя и приемника (или одного приемопередатчика и отражателя), и контролирует зону сигналом поперек помещения. Или аспирационный сигнализатор - это вообще хай-тек: вентилятор засасывает воздух из помещения в специальную трубку с дырочками и гонит его в сверхчувствительный лазерный анализатор. Цена вопроса выше, но эффективность при огромном пространстве над головой - космос.
2. Температурная стратификация. Умное слово, но суть проста: сверху воздух всегда теплее, чем внизу? Нет, бывает наоборот. В высоких помещениях воздух часто расслаивается по температуре. Горячий дым может просто не долететь до детектора, остыв в промежуточных слоях. Если не учесть это при монтаже, система пожаротушения не включится никогда. Для борьбы со стратификацией используют многоуровневые системы или аспирацию с трубками, опущенными пониже.
3. Конструктив подвесного потолка. Это вам не бетонная плита. Армстронг, ГКЛ, грильято, реечный - каждый капризный. Монтаж дымовых сенсоров на потолочную плоскость требует учета его несущей способности и материала. Если прибор упадет на голову посетителю элитного бутика - это будет не просто производственная травма, а репутационная катастрофа.
4. Обслуживание. Подумайте о будущем. Как вы будете чистить пыль с пылезащитной камеры дымового датчика на высоте 15 метров? Протирать линзы? Менять вышедший из строя модуль? Если забыть про этот пункт на этапе проектирования, потом эксплуатация превратится в ад с привлечением промышленных альпинистов каждый месяц.

Как правильно разместить дымовые извещатели под подвесным потолком: схемы и расстояния

Тут начинается геометрия.

• Для точечных сигнализаторов при уровне пространства над головой до 12 м действуют стандартные правила. Расстояние между устройствами не более 9 м, от стены - не более 4,5. Но! Если на подвесном потолке есть балки, ребра или выступающие конструкции (свисающие светильники, вентрешетки), эти расстояния могут и должны уменьшаться. Дым будет скапливаться в карманах между балками, поэтому датчики ставят в каждый отсек.
• Для линейных (они же «лучевые») схема другая. Их оптическую ось (луч) прокладывают на расстоянии не менее 0,5 м от подшивки. Расстояние между параллельными осями (если их несколько) не должно превышать 9 м для большинства типов помещений. А вот от стены до ближайшего луча - не более 4,5 м. Сигнал должен идти перпендикулярно предполагаемому направлению распространения дыма. Если помещение высокое и шириной, допустим, 30 м, вы ставите приемник на одной стене, а передатчик (или отражатель) на противоположной. Луч режет пространство как струна.
• Аспирационные системы дают больше свободы. Трубки с отверстиями можно тянуть в любую сторону, опуская их ниже проблемных зон (например, ниже уровня стратификации). Главное правило: отверстия в трубке должны быть равномерно распределены по защищаемой зоне, а расстояние от подвесного потолка до оси трубки обычно составляет от 0,3 до 1 м (зависит от высоты и типа перекрытия).

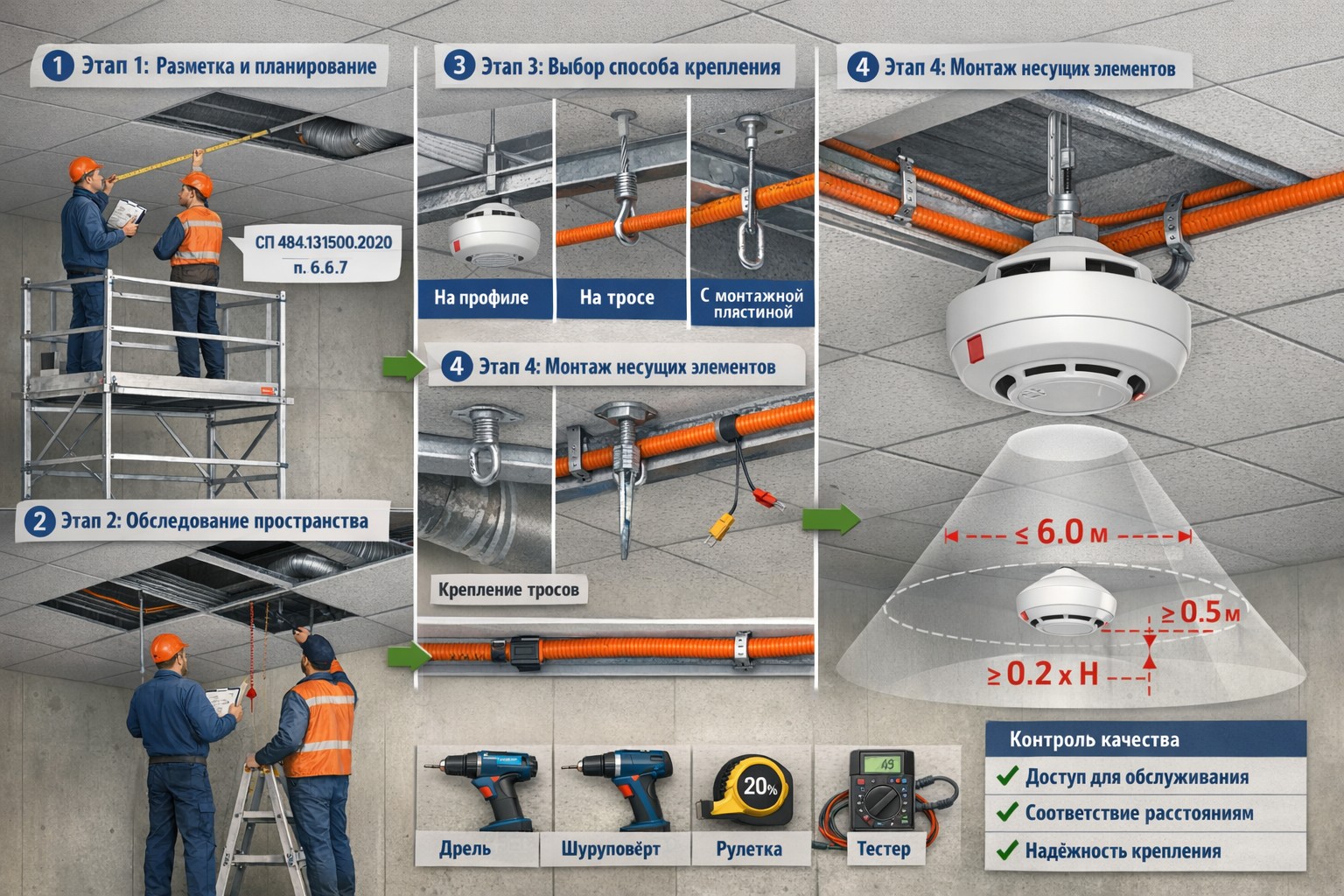

Этапы монтажа дымовых извещателей в условиях высокого подвесного потолка

Ладно, хватит теории. Переходим к практике. Как это делается по уму?

1. Разметка. Садимся и считаем. Схему расположения лучше вынести на бумагу и утвердить с проектировщиком. Затем, вооружившись лазерным дальномером, переносим разметку на подвесной потолок. Тут важно сразу отметить места прохода коммуникаций, чтобы потом не сверлить там, где проходит кабель кондиционера.
2. Прокладка кабельных трасс. Кабель для шлейфа сигнализации должен быть огнестойким (обычно с маркировкой нг(А)-FRLS или аналог). Его прокладывают за подвесным потолком. Если потолок высокий, значит, там есть технический этаж или пространство над подвесным потолком. Туда мы и лезем. Крепим кабель к несущим конструкциям (фермам, балкам) с помощью металлических хомутов или перфорированных лотков. Провисов быть не должно.
3. Установка подрозетников и креплений. Если перекрытие из гипсокартона - сверлим коронкой отверстие под стандартный подрозетник. Если это «Армстронг» или «Грильято», то нужен специальный монтажный комплект: кронштейн, который крепится к основному перекрытию, и декоративная стойка, которая выводит детектор в плоскость подвесной подшивки. Нельзя крепить его просто к плитке «Армстронг» - выпадет.
4. Монтаж извещателей. Подключаем провода в клеммник (соблюдая полярность, если требуется). Точечный дымовой извещатель вставляется в розетку и фиксируется поворотом. Линейный - требует ювелирной настройки: нужно поймать отраженный луч или точно направить передатчик на приемник. Это делается с помощью специального прибора или по индикации на корпусе. Работа эта, скажу я вам, на высоте - то еще удовольствие.
5. Пусконаладочные работы. После того как все прикручено, проверяем шлейфы на обрыв и короткое замыкание. Затем подаем питание и «тестируем» сенсоры. Для дымовых используем специальный тестовый аэрозоль (имитатор дыма) или тестовый магнит (геркон). Если луч не отъюстирован - линейник не увидит дым.

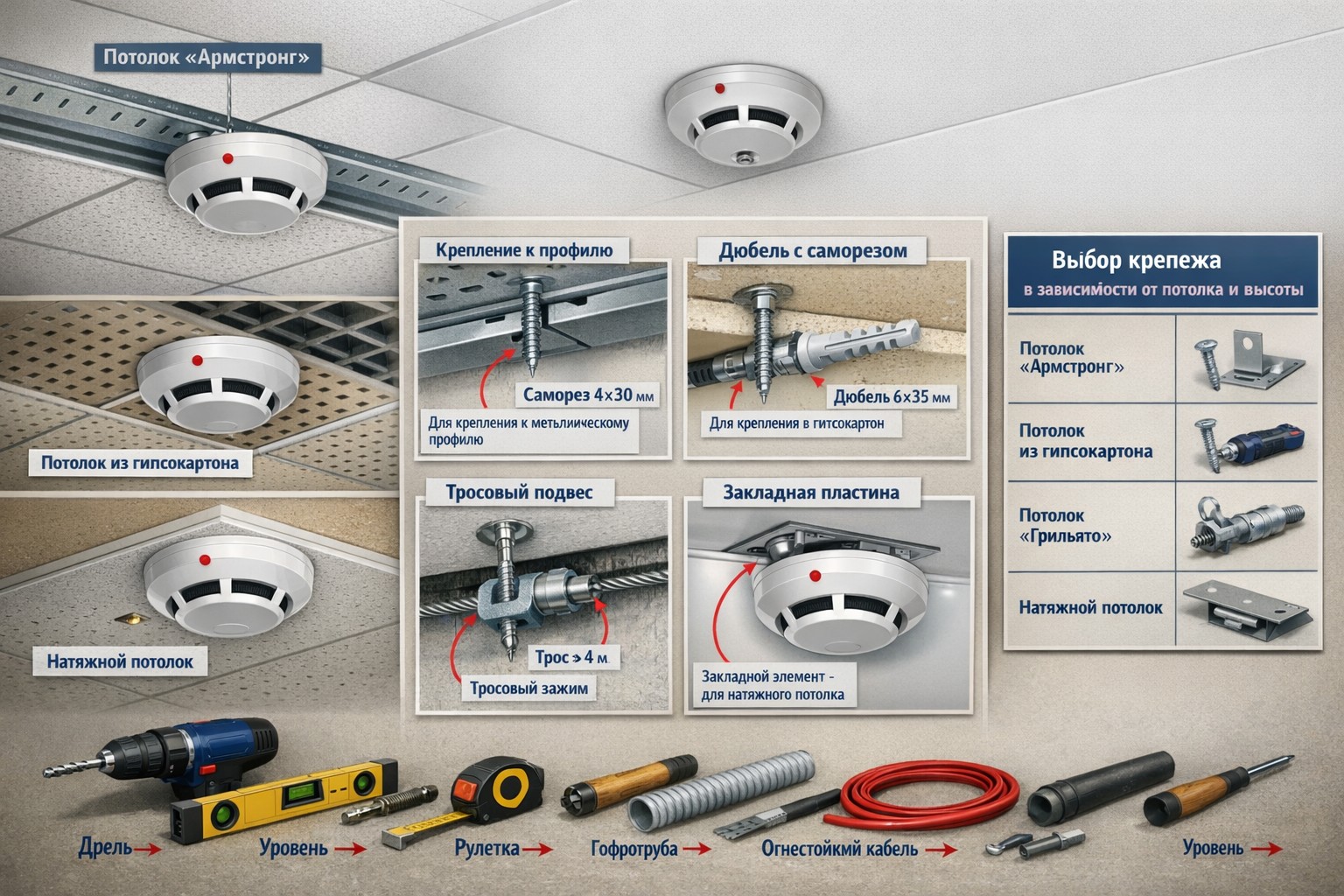

Способы крепления дымовых извещателей к подвесному потолку: выбор крепежа и технологии

Золотое правило: извещатель должен крепиться к несущим элементам здания, а не к облицовке. Подвесной потолок — это облицовка. Если он упадет (а такое, поверьте, бывает при протечках или неправильном монтаже), вся ваша сигнализация улетит вниз красивым фейерверком.

Поэтому технологии такие:

• Для сплошных потолков (ГКЛ, ГВЛ): Используются металлические закладные детали или специальные регулируемые подвесы (шпильки), которые крепятся к основному перекрытию анкер-клином или химическим анкером. Через отверстие в гипсокартоне вы опускаете шпильку, фиксируете ее вверху, а снизу на нее крепите пластиковую платформу под извещатель. Получается, что прибор висит на шпильке от бетона, а гипсокартон просто закрывает дыру.
• Для модульных (Армстронг): Используются специальные стойки (телескопические или фиксированной длины). Верх стойки крепится к перекрытию, низ стойки проходит сквозь плитку и заканчивается площадкой для датчика. Плита потолка при этом не нагружается.
• Для реечных и кассетных: Используются специальные кронштейны, которые фиксируются на несущих шинах (траверсах). Но опять же, лучше перестраховаться и сделать дополнительную страховку на основном перекрытии.
• Для лучевых извещателей: Кронштейны для приемников и передатчиков крепятся только к капитальным стенам или колоннам. Навесные конструкции для этого не годятся.

Типичные ошибки при монтаже дымовых извещателей под подвесным потолком и как их избежать

Ошибки - наше всё. Без них не бывает опыта, но пусть уж лучше чужие ошибки послужат вам уроком.

1. Ошибка №1: Экономия на типе извещателя.
• Как это выглядит: Заказчик говорит: «Зачем нам эти дорогие линейные или аспирационные? Вот же точечные по 200 рублей, налепим их почаще под самый потолок на высоте 18 м, и норм».
• Чем грозит: Система не сработает. Дым просто не дойдет до датчика в нужной концентрации. При проверке МЧС выпишет предписание и заставит переделывать.
• Как избежать: Сразу считать высоту. Выше 12 м — только линейные или аспирация.
2. Ошибка №2: Неправильный расчет расстояний.
• Как это выглядит: Монтажники ставят датчики, руководствуясь принципом «чтобы красиво было», не учитывая наличие балок и ребер жесткости на подшивке. Луч линейщика перекрывается выступающей вентиляцией.
• Чем грозит: Слепые зоны, где пожар разовьется незамеченным.
• Как избежать: Тщательная разметка с учетом всех препятствий. Для точечных — шаг уменьшать. Для линейных — выбирать трассу луча так, чтобы он был выше всех препятствий или обходил их.
3. Ошибка №3: Крепление к подвесному потолку.
• Как это выглядит: Датчик просто прикручен саморезом к пластиковой плитке «Армстронг» или к листу гипсокартона.
• Чем грозит: Провисание подшивки, падение датчика, обрыв шлейфа, короткое замыкание, а в худшем случае — травма у людей внизу.
• Как избежать: Использовать только монтажные комплекты с независимым креплением к основному перекрытию.
4. Ошибка №4: Игнорирование обслуживания.
• Как это выглядит: Датчики смонтированы, объект сдан. Проходит год. Все линзы линейных извещателей покрыты слоем строительной пыли или жира (если это кухня ресторана, кстати, про кухни я уже писал ранее).
• Чем грозит: Снижение чувствительности вплоть до полной неработоспособности. Сигнализация может выдать ложное срабатывание или вообще замолчать.
• Как избежать: Сразу заложить в проект и договор на обслуживание пункты о регулярной чистке оптики и замене пылесборников. А для высоких потолков — предусмотреть инженерные решения для доступа (стационарные лестницы, площадки).
5. Ошибка №5: «Кривая юстировка».
• Как это выглядит: Линейный извещатель навели «на глазок», луч гуляет или еле попадает в приемник. Или не учли вибрацию от работы оборудования (мощных вентиляторов, станков).
• Чем грозит: Ложняки. Чуть вибрация — луч сместился, приемник потерял сигнал и выдал «Неисправность» или «Пожар».
• Как избежать: Точная настройка с использованием встроенных индикаторов или тестера. Если есть вибрация — использовать кронштейны с виброгашением или выбирать более стабильное место крепления.

В общем. Высокие пространства — это красиво и дорого, но и подход к безопасности здесь требуется соответствующий. Не халтурьте, считайте метры, выбирайте правильное оборудование, а еще лучше, выбирайте профессиональных исполнителей и тогда ваш объект будет под надежной защитой. А дым, если он вдруг появится, будет пойман за милую душу, даже если до самого верха ему лететь, как до луны.
